اكتشاف الطاقة الفراغ آلة تجفيف راك للاحتياجات الجفاف

هيكل مجفف القشرة:

يتكون الجهاز بأكمله من الجزء المتحرك من أسنان الحفرة ، والجزء الفراغ ، والجزء التدفئة والقبض. بعد إضافة المواد المجففة من منفذ التغذية ،يتم تغطية منفذ التغذية بإحكام، ويتم إدخال الماء الساخن في سترة القشرة ، ويتم تشغيل مضخة الفراغ. يتم تشغيل العمود الرئيسي لجهاز تجفيف الحفر المجهز بمجموعة الحفر للأسنان بواسطة المحرك ،وتدور إلى الأمام والخلف بسرعة حوالي 4r / min بعد أن يتم تباطؤها بواسطة جهاز التحكمتتحرك المادة إلى كلا الجانبين مع الدوران إلى الأمام من ريش الأسنان؛ عندما يدور ريش الأسنان في الاتجاه المعاكس، والمواد تتقارب من الجانبين إلى الوسط.لأن المادة يتم تسخينها بشكل غير مباشر بواسطة الماء الساخن على جانب واحد ويتم تحريكها بالتساوي بواسطة أسنان القشرة على الجانب الآخرتحت تأثير نظام الفراغ ، يمر بخار الماء المتبخر من خلال جامع الغبار الجاف ، جامع الغبار الرطب ، والمكثف ،ويتم تفريغها من منفذ مضخة الفراغ.

يلتقط جامع الغبار الجاف المواد التي يحملها بخار الماء المتبخر والماء بعد تكثيف بخار الماء.الجمع التراب الرطب يزيد من تكثيف بخار الماء المتبخر ويقبض على الصلبات مدفوعةعند تجفيف المواد الضارة، يجب تحسين كفاءة جهاز جمع الغبار لتجنب تلوث البيئة.

يستخدم المكثف بشكل رئيسي لمزيد من تكثيف بخار الماء المتبخر وتفريغ الماء المكثف لضمان أن مضخة الفراغ في المجفف يمكن أن تحافظ على درجة عالية من الفراغ ،الذي يؤدي إلى تسخين أفضل للرطوبة الداخلية والسطحية للمادةوقت تجفيف المواد الرطبة يختلف مع خصائص المواد، والمتطلبات المختلفة لحجم الرطوبة في المدخل والمخرج، ودرجة الفراغ أثناء التشغيل،ودرجة حرارة وسط التجفيفعادةً ما يستغرق الأمر أكثر من 10 ساعات

1. هيكل قذيفة مجفف القشرة
تتكون القشرة من أسطوانة فولاذية أفقية مع سترة خارجية دافئة مصفحة وغطاء مع شرائح في كلا الطرفين.يجب قطع الغطاء والجزء المطابق للقشرة الصلبة وجزء التعبئة، وخط وسط الغطاء والأسطوانة يجب أن يختلف عن 5 ملم. عند التثبيت، يجب أن يكون خط وسط الغطاء أقل من خط وسط الأسطوانة،حتى عندما تدور أسنان الـ (رايك)يمكن بسهولة تفريغ المواد الموجودة في الجانب السفلي من القشرة. يتم وضع القشرة بأكملها على دعمين للسرج.لاحظ أنه يجب أن يكون هناك قدر معين من المساحة للحركة بين واحدة من الدعم والأساس لتجنب الإجهاد الناجم عن توسع المعدات عند تسخين سترة.
2هيكل أسنان المنجل من مجفف المنجل
يتكون جهاز أسنان القشرة في مجفف القشرة من مجموعتين من أسنان القشرة في الاتجاهين الأيسر واليمين.والتي يتم وضعها على حد سواء على جانبي عمود ناقل السرعة بزوايا معاكسة. رأس أسنان الحفرة في مجفف الحفرة له فتحة مربعة تتطابق مع عمود التسليم. عند تجميعها ، تختلف أسنان الحفرة المجاورة بنسبة 90 درجة. هناك شكلان في نهاية أسنان الحفرة,واحد مسطح وشكل عجلة ، والآخر مسطح أيضا ولكن غير منتظم. لكنهم جميعا في زاوية معينة إلى محور عمود القيادة (أي اليسار واليمين).تستخدم أسنان القشرة على شكل المدافعة في منتصف المعدات، وتستخدم أسنان القشرة ذات الشكل الخاص في نهاية المجفف لتناسب سطح الجدار الداخلي للغطاء. يتم تثبيت أسنان القشرة على جانب واحد ،و أسنان اليد اليمنى المزق يتم تثبيتها على الجانب الآخرلذا عندما يتم إضافة المادة، عندما تدور أسنان الحشاشة إلى الأمام والخلف، يمكن نقل المادة إلى كلا الجانبين ومن ثم إلى الوسط، بحيث يتم تحريك المادة بالتساوي.من ناحية، المواد لن تكون ساخنة جدا عندما يلامس الجدار الداخلي للقشرة، ومن ناحية أخرى، يمكن سحق المواد، وزيادة سطح الغاز،ويتم تعزيز عملية التجفيف.
وبالإضافة إلى ذلك، في كل من الربع الأربعة من أسنان القشرة، يتم وضع أنبوب فولاذي بلا خيوط مع كلتا الطرفين مغلقة وموازية للعمود الرئيسي لضرب جدار الجهاز،الذي له تأثير معين على مواد التطهير والكسر. أسنان الراكي مصنوعة عادة من الصلب المصبوب. يتم تعريض عمود القيادة للدوران واللحظة الانحناء أثناء التشغيل. بالإضافة إلى تلبية متطلبات قوة معينة،يجب أن يكون عمود القيادة أيضا صلابة كافية لتجنب الالتصاق مع السطح الداخلي للقشرةعادة ما يكون عمود القيادة مصنوع من نموذج من مواد الصلب.
3. الختم بين جهاز أسنان الحفرة والقشرة. من مبدأ تجفيف آلة تجفيف الحفرة ، يمكن أن يعرف أن المادة يتم تسخينها في المجفف ،يتم تبخير الرطوبة في المادة، ويحدث جهاز الفراغ فراغًا كبيرًا لاستخراج بخار الماء المتبخر ، مما يزيد من هروب الرطوبة داخل المادة ورطوبة السطح.إذا كان الختم بين العمود والقشرة ليست جيدة، سيتم تقليل درجة الفراغ في المعدات إلى حد كبير؛ في الوقت نفسه، فإن دخول الهواء البارد سوف يقلل من درجة حرارة المادة في المعدات ويؤثر على كفاءة التجفيف.الختم بين أداة أسنان القشرة والغلاف عادة ما يستخدم الأسبستوس كملء، وهو هيكل ختم بسيط وفعال. هذا هيكل ختم يضغط أيضا على أسنان الحفرة معا، مما يقلل من ارتداء على وجه نهاية أسنان الحفرة. بالإضافة إلى النوع المذكور أعلاه،آلة تجفيف القشرة لديها أيضا سترة وعقب نقل التي تمر بخار الماء، ومطابقة عمود ناقل السيارات وأسنان الحفرة.

المواصفات التقنية:

الملاحظة: كمية تبخر المياه مرتبطة بخصائص المادة ودرجات حرارة دخول الهواء الساخن ودرجة خروجه. عندما تكون درجة حرارة الخروج 90 درجة مئوية،يظهر منحنى تبخر المياه في الشكل أعلاه (للاستعراض)لأن المنتج يتم تحديثه باستمرار، سيتم تغيير المعلمات ذات الصلة دون إشعار مسبق.

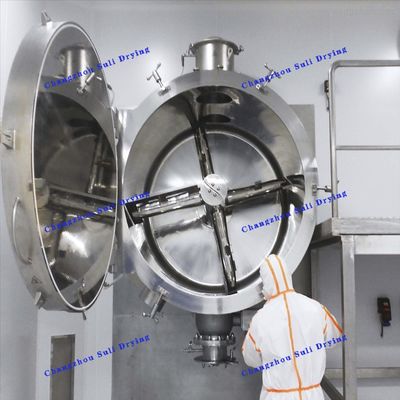

صور المعدات:
